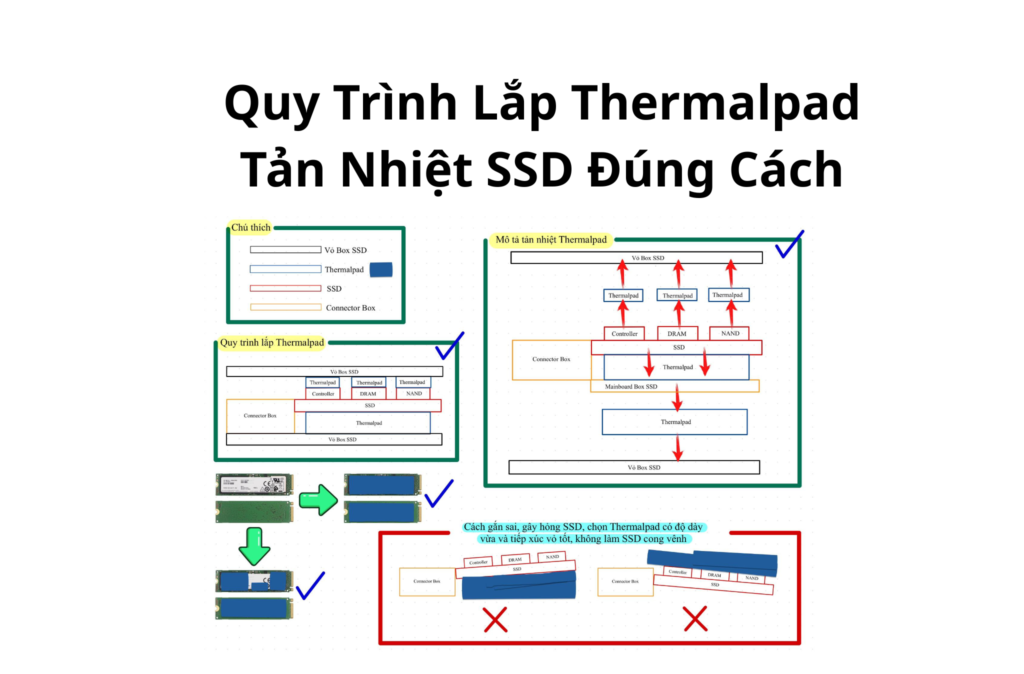

Quy Trình Lắp Thermalpad Tản Nhiệt SSD Đúng Cách: Hiệu Quả Tối Đa, Bảo Vệ Linh Kiện
Th4
Hướng dẫn chi tiết quy trình lắp Thermal Pad cho SSD enclosure (Box SSD) chuẩn nhất: cách chọn độ dày Thermal Pad, dán hai mặt SSD, tránh làm SSD cong vênh. Minh họa rõ ràng cách đi của nhiệt từ chip SSD đến vỏ Box, giúp duy trì tốc độ cao và tránh ngắt kết nối.
Nhiệt độ luôn là kẻ thù số một của thiết bị điện tử, đặc biệt là SSD NVMe tốc độ cao. Việc lắp Thermal Pad tản nhiệt đúng cách sẽ giúp SSD duy trì tốc độ ổn định lâu dài (10Gbps, 20Gbps, 40Gbps, 80Gbps, 120Gbps tùy theo Box), đồng thời giảm đáng kể nguy cơ ngắt kết nối đột ngột giữa Box SSD và máy tính do quá nhiệt.
Trong bài viết này, Lapbee sẽ hướng dẫn quy trình lắp Thermal Pad cho SSD enclosure hiệu quả, an toàn chuẩn kỹ thuật, giúp SSD luôn mát mẻ và hoạt động bền bỉ nhất. Anh em vui lòng làm theo từng bước, không được bỏ sót bước nào.
⚠️ Những lưu ý “sống còn” trước khi lắp Thermalpad:
Trước khi bắt tay vào thực hiện, anh em cần ghi nhớ các nguyên tắc “xương máu” sau để tránh làm hỏng SSD:
- Xác định vị trí chip: SSD có bao nhiêu chip (Controller, DRAM, NAND) thì dán Thermal Pad lên đúng vị trí đó. Nếu không rành cấu tạo, cách an toàn nhất là dán Full hai mặt SSD.
- Độ dày là yếu tố quyết định: Thermal Pad phải có độ dày phù hợp (thường là 0.5mm, 1mm hoặc 1.5mm) để tiếp xúc chặt chẽ với vỏ Box.
- Quá mỏng: Không chạm vỏ, không dẫn được nhiệt.
- Quá dày: Tạo áp lực lớn gây SSD cong vênh, dễ bong chân chip hoặc hỏng khe cắm.
- Phạm vi áp dụng: Bài viết không áp dụng cho SSD đã có sẵn heatsink từ hãng và các loại Box làm hoàn toàn bằng nhựa (100% plastic).
- Chuẩn bị: Cồn Isopropyl sạch, khăn microfiber, kéo cắt và làm việc trên bề mặt sạch, không bụi.
Quy trình lắp Thermal Pad tản nhiệt SSD hiệu quả nhất
Bước 1: Vệ sinh bề mặt SSD và Box
Tháo SSD ra khỏi Box. Dùng cồn Isopropyl và khăn mềm lau sạch bụi bẩn, dầu mỡ trên cả hai mặt SSD. Để khô hoàn toàn trước khi dán.
Bước 2: Đo đạc và cắt Thermal Pad
Đo khoảng cách giữa SSD và vỏ Box. Cắt Thermal Pad theo kích thước vừa đủ bao phủ các chip (hoặc dán full mặt). Tránh cắt quá to gây cấn khi đóng nắp Box.
Bước 3: Dán Thermal Pad lên SSD
Bóc lớp bảo vệ, dán lên vị trí các chip. Ấn nhẹ và đều tay để Thermal Pad bám chặt, loại bỏ bọt khí.
- SSD một mặt chip: Dán chủ yếu ở mặt có chip.
- SSD hai mặt chip: Bắt buộc dán cả hai mặt.
- Lưu ý: Không dán đè lên cổng Connector hoặc các lỗ bắt vít.
Bước 4: Lắp SSD vào Box và kiểm tra vật lý
Đặt SSD vào vị trí, đảm bảo Thermal Pad tiếp xúc đều với vỏ Box. Siết vít cố định vừa tay. Quan sát kỹ: SSD phải nằm phẳng, không được có dấu hiệu bị nghiêng hay cong vênh.
Bước 5: Kiểm tra hiệu năng thực tế
Kết nối Box với máy tính, chạy test tốc độ và theo dõi nhiệt độ bằng phần mềm như CrystalDiskInfo hoặc HWMonitor. Nếu nhiệt độ vẫn cao (>65°C khi tải nặng), hãy kiểm tra lại độ dày và độ tiếp xúc của Thermal Pad.

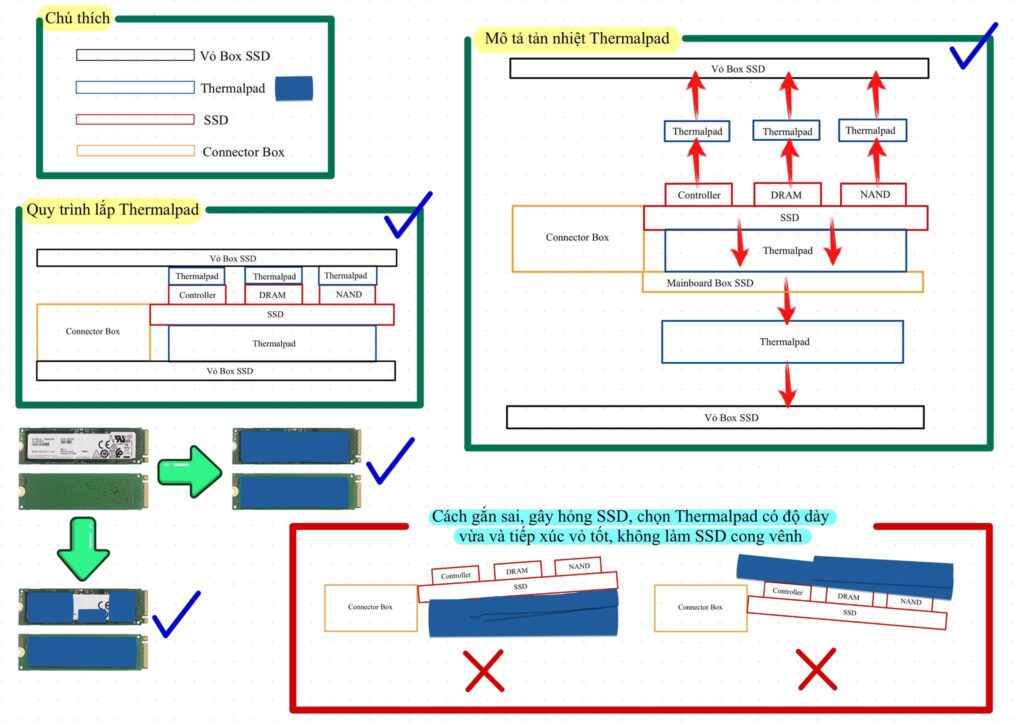

Cách đi của nhiệt khi lắp Thermal Pad
Việc hiểu rõ đường đi của nhiệt sẽ giúp anh em dán Thermal Pad chuẩn hơn:
| Trường hợp | Sơ đồ truyền nhiệt |
| Mặt trên (hoặc 2 mặt chip) | Chip SSD -> Thermal Pad -> Vỏ Box (Nhôm/Kim loại) -> Không khí. |
| Mặt dưới (không chip) | Chip SSD -> Mainboard SSD -> Thermal Pad -> Mainboard Box SSD -> Thermal Pad -> Vỏ Box. |
Nhờ quy trình dẫn nhiệt này, nhiệt từ Controller và NAND Flash được giải phóng nhanh chóng, ngăn chặn tình trạng Throttling (tụt giảm tốc độ) khi copy file lớn.
Lời khuyên từ Lapbee
- Lựa chọn độ dày: Hãy bắt đầu với Thermal Pad 1mm. Nếu thấy lỏng, hãy tăng lên; nếu thấy nắp Box khó đóng, hãy giảm xuống.
- Chất lượng Thermal Pad: Ưu tiên các loại có độ dẫn nhiệt ($W/mK$) cao, mềm dẻo, không bị khô cứng sau thời gian ngắn sử dụng.
- Kiểm tra định kỳ: Đặc biệt với các dòng Box tốc độ cực cao (40Gbps – 120Gbps), nhiệt lượng tỏa ra rất lớn, nên kiểm tra lớp Thermal Pad sau mỗi 6-12 tháng.
Áp dụng đúng quy trình trên sẽ giúp chiếc SSD Enclosure của anh em luôn mát mẻ, ổn định và bền bỉ. Nếu có bất kỳ thắc mắc nào về kỹ thuật, đừng ngần ngại liên hệ với đội ngũ Lapbee để được hỗ trợ!
